Ce petit cylindre sombre au bout de certains câbles n’est ni un gadget ni un cache-misère. En Italie, un site spécialisé détaille son véritable rôle discret.

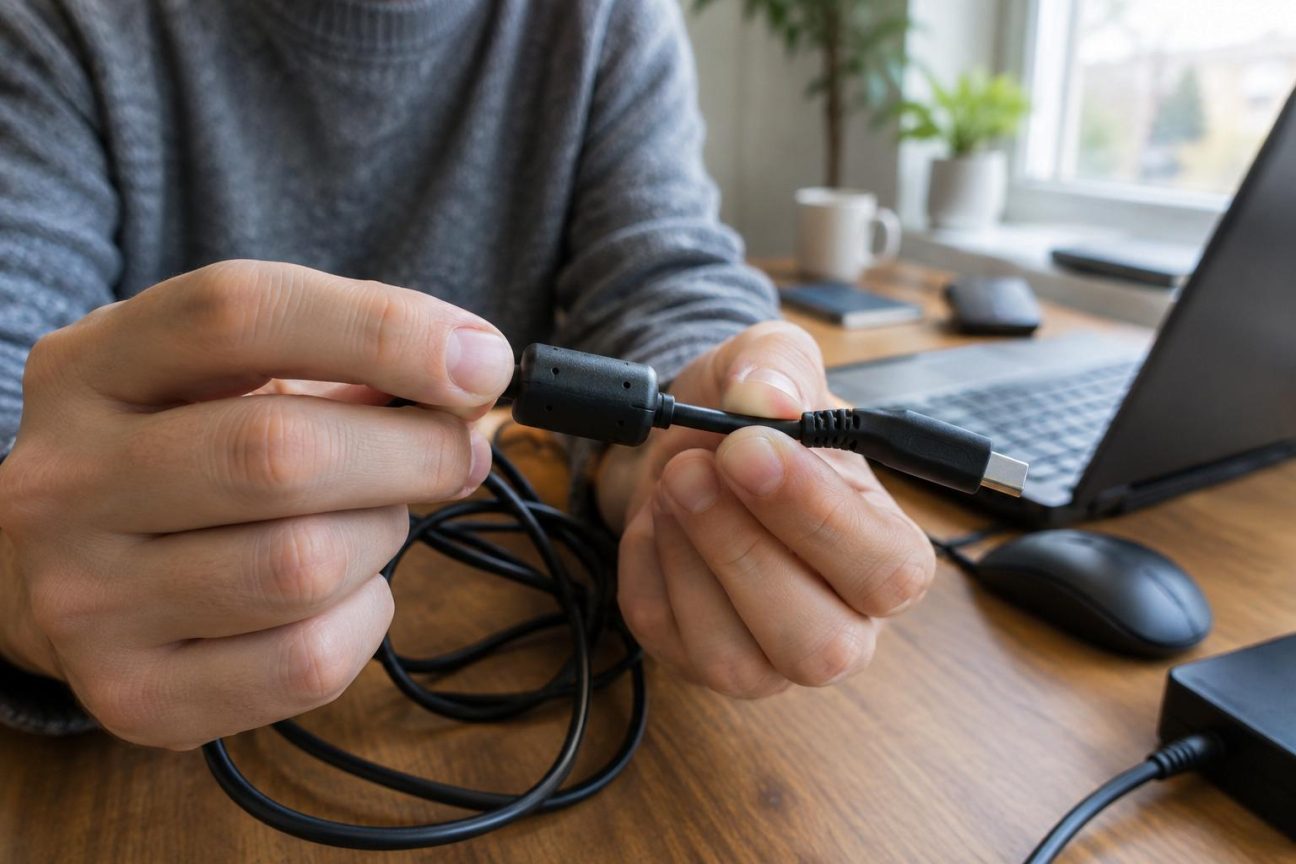

On le voit sur des câbles d’alimentation, des cordons USB ou des câbles vidéo, souvent près du connecteur, sans vraiment savoir pourquoi il est là. Le média technologique italien à l’origine de cet article rappelle que ce cylindre, appelé filtre en ferrite, répond à un problème bien réel de compatibilité électromagnétique, même s’il ne se remarque jamais… tant qu’il fonctionne.
Un « salsifis » en plastique qui cache un noyau en ferrite
Le renflement que beaucoup surnomment le « salsicciotto » du câble n’abrite ni puce électronique, ni fusible, ni transformateur, ni protection contre les surtensions. Il contient, dans la grande majorité des cas, un simple noyau de ferrite, un matériau céramique magnétique obtenu en combinant des oxydes de fer avec du manganèse, du zinc ou du nickel.
Concrètement, le câble est soit enfilé dans un anneau de ferrite, soit pincé entre deux demi-coquilles logées dans une petite enveloppe en plastique. Aucune carte électronique complexe n’y est dissimulée : le composant agit uniquement par les propriétés physiques de la ferrite.
Le filtre en ferrite a une mission précise : freiner les courants de perturbation à haute fréquence sans gêner l’alimentation ni le signal utile.
Un câble doté de ce cylindre n’est donc pas forcément « meilleur » au sens de plus rapide ou plus puissant qu’un autre. Il est simplement adapté à un environnement où les interférences électromagnétiques risquent de poser problème, par exemple dans un bureau chargé de matériel informatique ou près d’équipements audio sensibles.
Comment la ferrite agit sur les interférences
La ferrite possède une résistivité électrique élevée et se montre particulièrement efficace aux hautes fréquences. Lorsqu’un courant indésirable circule sur le câble, le noyau augmente l’impédance rencontrée par cette composante et freine sa propagation.
Sur le plan physique, une partie de l’énergie du parasite est temporairement stockée dans le champ magnétique du noyau, puis dissipée sous forme de chaleur. La quantité dégagée reste très faible, au point que le cylindre ne chauffe pratiquement pas au toucher.
Le signal utile, lui, continue d’emprunter le câble : l’alimentation fournit toujours du courant, le câble USB transfère données et énergie, et la liaison vidéo garde la même vitesse. Le filtre en ferrite est ce que les ingénieurs appellent un filtre passif, pas un amplificateur et encore moins un accélérateur de débit.
La ferrite cible surtout les « courants de mode commun », ces perturbations qui circulent dans le même sens sur plusieurs conducteurs et alimentent les émissions électromagnétiques indésirables.
Résultat : le câble rayonne moins vers l’extérieur et laisse aussi moins entrer de bruit venant de l’environnement, ce qui limite les risques de perturbations sur d’autres équipements.
Quand un câble se comporte comme une petite antenne
Un câble ne se contente pas de transporter un signal ou de l’énergie. Il peut aussi capter du bruit environnant ou emmener à l’extérieur les parasites produits à l’intérieur des appareils : ordinateurs, écrans, alimentations à découpage, imprimantes, chargeurs ou autres périphériques.
Dans ces appareils, tension et courant varient parfois très rapidement. Un convertisseur de puissance peut ainsi fonctionner à plusieurs centaines de kilohertz, voire quelques mégahertz, et ses fronts de commutation génèrent des harmoniques encore plus élevées en fréquence.
Un signal numérique apparemment « lent » peut ainsi produire des perturbations à haute fréquence lorsqu’il passe très vite d’un niveau logique à un autre. Si ces composantes atteignent la partie externe du câble, ce dernier se met à rayonner comme une antenne involontaire.
À 100 MHz, la longueur d’onde dans l’air est d’environ 3 mètres. Un câble de quelques dizaines de centimètres seulement peut donc déjà jouer un rôle électromagnétique significatif, en fonction de son blindage, de la façon dont il est relié à la masse, des chemins de retour du courant et des capacités parasites présentes.
Le filtre en ferrite est souvent placé près du connecteur pour limiter la longueur de câble non filtrée, là où les parasites auraient le plus de chances de rayonner.
Si le noyau était trop éloigné de la fiche, une partie du bruit pourrait déjà s’être propagée et irradiée avant même d’atteindre la zone filtrée. Le positionnement n’est donc pas un détail : il fait partie intégrante de la stratégie de réduction des interférences.
Dans quels cas le filtre en ferrite est vraiment utile ?
La présence du filtre en ferrite dépend du système complet, pas uniquement du câble. Lorsqu’un appareil tend à émettre des perturbations vers l’extérieur, le fabricant peut placer un noyau de ferrite côté sortie pour empêcher ces parasites de se propager dans les fils.
Si l’objectif est au contraire de protéger un équipement des bruits entrants, la ferrite sera positionnée près de l’entrée du signal ou de l’alimentation. Certains cordons en utilisent deux, un de chaque côté, pour limiter à la fois les émissions et la sensibilité aux interférences.
- Un seul cylindre près de l’appareil : réduction des parasites sortants.
- Un cylindre côté périphérique sensible : protection contre les bruits entrants.
- Deux cylindres, un à chaque extrémité : chaîne plus robuste dans les deux sens.
- Aucun cylindre visible : filtrage assuré autrement, à l’intérieur des appareils.
Un câble dépourvu de ferrite n’est pas nécessairement bas de gamme. De nombreux équipements modernes intègrent des blindages plus efficaces, des filtres miniaturisés directement sur les cartes électroniques ou dans les connecteurs.
Les liaisons Ethernet, par exemple, intègrent souvent des petits transformateurs et modules magnétiques à proximité de la prise RJ45 pour gérer cette partie du filtrage. Les standards USB, HDMI ou DisplayPort s’appuient aussi sur des solutions internes mieux adaptées aux très hauts débits qu’un gros noyau externe.
Quand le renflement cache autre chose que de la ferrite
Le renflement près du connecteur ne correspond pas toujours à un filtre en ferrite. Sur certains câbles USB-C avancés, on trouve des composants électroniques comme des E-Marker (composants qui informent les appareils des capacités du câble), ou encore des redriver et retimer, chargés de maintenir la qualité des signaux à très haute vitesse.
Certains câbles vidéo renferment aussi des petits convertisseurs, par exemple pour transformer un signal d’un standard vers un autre. Dans ces cas-là, le boîtier peut ressembler à un simple cylindre ou à un petit pavé, mais son rôle dépasse largement la simple réduction des perturbations électromagnétiques.
La forme du renflement donne parfois un indice, mais ne permet pas toujours de savoir s’il s’agit d’un simple noyau de ferrite ou d’un véritable circuit électronique.
Le filtre en ferrite traditionnel reste toutefois un composant très basique : il ne renforce pas la puissance d’un chargeur, ne protège pas contre la foudre et ne garantit pas à lui seul une meilleure qualité audio ou vidéo. Il traite un problème précis, celui des interférences à haute fréquence.
Ce que cela change pour vos équipements en France
En France comme en Italie, les fabricants doivent respecter des contraintes de compatibilité électromagnétique avant de mettre un appareil sur le marché. Ces exigences sont fixées au niveau européen par la directive CEM, à l’origine du marquage CE visible sur les produits.
Concrètement, un ordinateur, un téléviseur ou un chargeur vendu en France ne doit pas perturber exagérément les équipements voisins, ni être trop sensible aux ondes émises par d’autres appareils. Pour atteindre ce résultat, les industriels combinent plusieurs solutions : blindages métalliques, filtres sur les cartes, choix des composants… et parfois filtres en ferrite sur les câbles fournis.
Pour un utilisateur français, la présence ou non du petit cylindre n’a donc rien d’anecdotique. Elle reflète un ensemble de choix techniques destinés à passer les tests de laboratoire imposés par la réglementation européenne, tests qui reproduisent des cas réels de perturbations radioélectriques.
Dans un environnement domestique classique, la différence n’est pas toujours visible. Mais dans un studio audio, une salle de réunion remplie d’écrans ou un atelier avec de nombreuses alimentations à découpage, ces filtres peuvent éviter des bourdonnements, des parasites sur un moniteur ou des dysfonctionnements intermittents difficiles à diagnostiquer.
Comment reconnaître et utiliser ces filtres au quotidien
Certains filtres en ferrite sont moulés d’usine autour du câble. D’autres existent en version « clip-on », c’est-à-dire sous forme de petits cylindres ou boîtiers que l’on ouvre pour y coincer un câble déjà en place. Ces accessoires, vendus séparément, servent à corriger des problèmes de parasites détectés a posteriori.
| Type de filtre | Caractéristiques | Usage typique |
|---|---|---|
| Ferrite moulée | Intégrée au câble, non démontable | Fourni d’origine avec alimentations, écrans, imprimantes |
| Ferrite clip-on | Boîtier ouvrable, à ajouter autour d’un câble existant | Réduction de parasites sur installations audio, radio, informatique |
Sur une installation audio ou vidéo sensible, certains passionnés ajoutent ainsi des ferrites clip-on sur les câbles d’enceintes, de modulation ou d’alimentation pour atténuer des sifflements ou grésillements liés aux perturbations radio. Ces réglages restent empiriques, mais dans certains cas, le gain se révèle net.
Un usage courant concerne aussi les câbles connectés à des émetteurs radio ou à des récepteurs très sensibles, par exemple dans le milieu radioamateur. Les ferrites permettent alors de limiter les retours de HF sur les cordons d’alimentation ou de signal, qui se transformeraient sinon en vraies antennes parasites.
Un détail discret, mais un vrai composant d’ingénierie
Le filtre en ferrite illustre la manière dont une contrainte réglementaire et un phénomène physique assez abstrait – les interférences électromagnétiques – se matérialisent en un petit objet presque invisible du quotidien. Sans LED, sans interrupteur, sans réglage, ce cylindre agit malgré tout à chaque fois qu’un parasite haute fréquence tente de se propager le long du câble.
Pour un utilisateur, l’essentiel est de comprendre que ce renflement n’est pas décoratif et qu’il ne faut ni l’arracher, ni couper le câble à cet endroit. Sur un matériel correctement conçu, il contribue silencieusement à la stabilité de l’installation, tout en cohabitant avec d’autres solutions de filtrage intégrées dans les appareils eux-mêmes.
